300 Вт 60000 об/мин мотор шпинделя ER8 с водяным охлаждением высокая скорость Высокоточный станок с ЧПУ шпиндель для гравировального станка с ЧПУ Новый

300 Вт 60000 об/мин мотор шпинделя ER8 с водяным охлаждением высокая скорость Высокоточный станок с ЧПУ шпиндель для гравировального станка с ЧПУ Новый
  • Продавецrennstall.info
  • Список цен11 231,52 руб.piece
  • Продажная цена11 231,52 руб.piece
  • ДоставкаБесплатная доставка
  • Рейтинги4,9 (169)

Oписание продукта

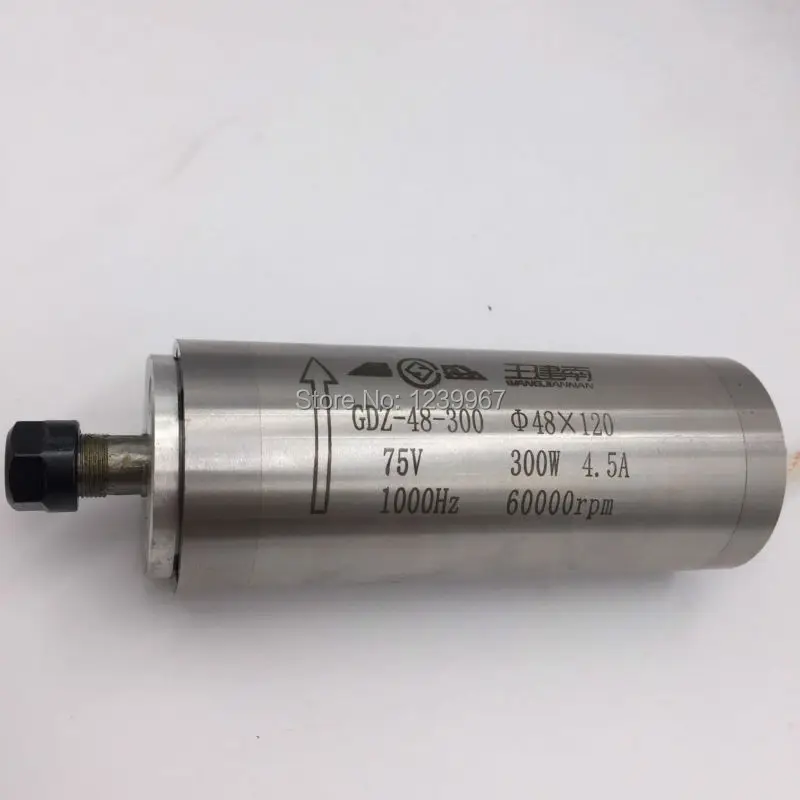

300 W 60000 об/мин 75 V 4.5A ЧПУ шпиндель мотора 48 мм ER8 дизельный двигатель с водяным охлаждением высокой точности Скорость для гравировальные станки с ЧПУ

GDZ48-300

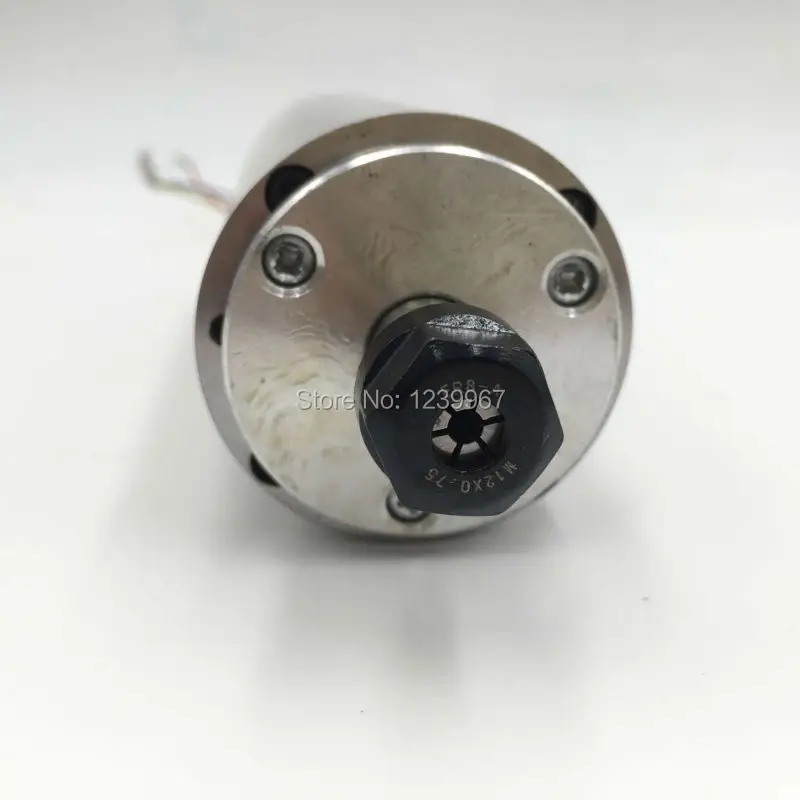

Предоставление гайки ER8 по умолчанию и цанги 3,175 мм, если нет, пожалуйста, свяжитесь с нами для лучшего решения.



Технические характеристики:

Мотор шпинделя модель

GDZ48-300

Бренд

Чангшенг

Сертификация

ISO9001-2000

Тип продукта

Высокоскоростной двигатель шпинделя с постоянным крутящим моментом

Приложений

Гравировальный станок с ЧПУ

Номер полюса

2

Номинальная мощность (кВт)

0.3Kw

Номинальное напряжение (В)

75В

Номинальная скорость (об/мин)

60000 оборот в минуту (r/min)

Ток (А)

4.5A

Частота (Гц)

1000 Гц

Вентилятор охлаждения

Водяное охлаждение

Тип подшипника

1×c136101 + 1×c136018

Смазывать

Смазка

Патрон (мм)

ER8 3,175 мм (по умолчанию)

Ремонт времени

Подшипник (пол года), шпиндель (один год)

Диаметр D (мм)

48 мм

Полная длина L (мм)

120 мм

Один щелчок вверх и вниз

Меньше, чем 0,005 мм

Обратите внимание

Мотор шпинделя должен Инвертор VFD выход, не может напрямую подключить источник питания



Область применения:

PCB Гравировка, Деревообработка Гравировка, ЧПУ Сверление И Фрезерование.

Пожалуйста, обратите внимание:

1. Моторизованные электродвигатели шпинделя сочетаются с инверторами, выбор инверторов должен быть в зависимости от тока, напряжения и частоты моторизованных электродвигателей шпинделя.

  • Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не установить базальную частоту (заводская настройка 50 Гц), моторизованный мотор шпинделя сгорит после запуска;
  • Максимальная частота, частота обрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой по инструкции по эксплуатации; Настройка тока инверторов также основана на номинальном токе моторизованного шпинделя;
  • Перегрузочный ток-120% номинального тока; перегрузка-100%, время-5S;
  • Несущая частота устанавливается мощностью электродвигателя шпинделя, 8 кГц для моторизованного электродвигателя шпинделя менее 10 кВт, 5 кГц для мотора шпинделя более 10 кВт;
  • Время ускорения и время замедления равны 10 с и 20 с соответственно, если пусковой ток превышает номинальный ток и требуется защита, это должно продлить время ускорения.
  • Фазовая защита ввода/вывода также должна быть установлена выше функции защиты инверторов и моторизованных электродвигателей шпинделя.
  • Подключив инвертор и трехфазную мощность двигателя шпинделя, припайте инверторный трехфазный шнур питания на вилке 1 (U1), 2 (V1), 3 (W1), штекер 4-заземляющий провод. Затем инвертор подключается к внешнему источнику питания и начинает работать, затем, чтобы проверить, соответствует ли направление вращения электродвигателя шпинделя его индикации, если не соответствует, немедленно выключите и замените два провода на трехфазном источнике питания соединительного инвертора и моторизованного двигателя шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения.
  • Линии электропитания должны быть водонепроницаемыми и защитными. Соединение между моторизованным шпиндельным двигателем и инвертором не должно превышать 25 м. когда шнур питания двигателя шпинделя с водяным охлаждением соединяет Клеммную колодку, он должен быть согнут в u-образную форму и зафиксирован на нижней части клеммного блока, а затем подключен, таким образом, это может защитить конденсированную воду шнура питания в клеммный блок.
  • Другой, используйте экранирующие линии питания, чтобы предотвратить его помехи для инвертора


Дорогой друг, если у вас есть какие-либо другие требования, просто дайте нам знать, мы постараемся сделать все возможное, чтобы помочь вам. И если вы хотите попробовать мотор шпинделя с воздушным охлаждением, пожалуйста, проверьте нашМотор шпинделя с воздушным охлаждениемЧтобы проверить детали :)
